名稱： 1210型中壓傳感器
類別： 板載式氣壓傳感器
產品說明：
1210型中壓傳感器是經過溫度補償?shù)墓鑹鹤枋?strong>傳感器，采用雙列直插封裝結構，適用于要求成本低，性能優越，長期穩定的應用領域。通過激光修正的電阻可以實現0-50℃的溫度補償，同時還提供一個激光刻蝕的電阻用于調節傳感器電橋的激勵電流來校正差傳感器的靈敏度放大倍數，從而實現在高電平輸出時具有良好的互換性，互換誤差僅為±1%。從0-2PSI 至 0-100PSI 量程范圍內均有表壓，差壓和絕壓產品。
產品特點：
- 雙列直插封裝
- ±0.1%非線性
- ±0.5%溫度誤差
- ±1.0%互換性量程（須外接增益調節電阻）
- 結構堅固，性能可靠
- 低功耗
產品應用:
- 醫療器械
- 過程控制
- 工廠自動化
- 供暖、通風及空調
- 氣體流量監測
- 航空電子設備

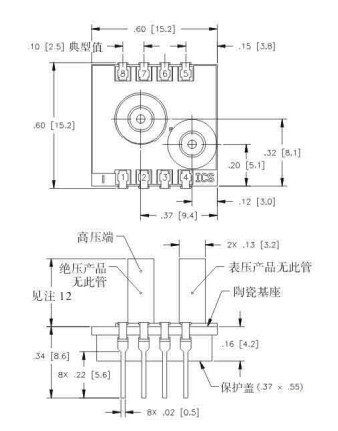

外形尺寸:
性能參數:
| 參數 | 最小值 | 典型值 | 最大值 | 單位 | 注 |
| 滿量程輸出 | 75 | 100 | 150 | mV | 1 |
| 零點輸出 | 0 | 0 | 2 | ±mV | 2 |
| 非線性 | 0 | 0.05 | 0.1 | ±%FS | 3 |
| 遲滯 | 0 | 0.01 | 0.1 | ±%FS | 0 |
| 輸入輸出阻抗 | 2500 | 4400 | 6000 | Ω | 0 |
| 量程溫度誤差 | 0 | 0.3 | 0.5 | ±%/℃ | 2,4 |
| 零點溫度誤差 | 0 | 0.1 | 0.5 | ±%/℃ | 1,2,4 |
| 零點熱遲滯 | 0 | 0.1 | 0 | ±%/℃ | 0 |
| 供電電流 | 0 | 1.5 | 2 | mA | 5 |
| 響應時間（10%-90%） | 0 | 1 | 0 | mscc | 6 |
| 輸出噪聲 | 0 | 1 | 0 | μV p-p | 7 |
| 輸出負載電阻 | 2 | 0 | 0 | MΩ | 8 |
| 絕緣電阻(50VDC) | 50 | 0 | 0 | MΩ | 0 |
| 過載壓力 | 0 | 0 | 3X | 額定值 | 9 |
| 工作溫度 | -40℃～+125℃ | 0 | |||
| 貯存溫度 | -50℃～+150℃ | 0 | |||
| 介質 | 與封裝材料相兼容的非腐蝕性氣體 | 10 | |||
| 重量 | 3克 | 0 | |||
詳細產品資料請點擊 下載>>
