名稱： 1230型超穩壓力傳感器
類別： 板載式氣壓傳感器
產品說明：
1230型中壓傳感器是經過溫度補償?shù)墓?strong>壓阻式傳感器，采用雙列直插封裝結構，適用于要求成本低，性能優越，長期穩定的應用領域。通過激光刻蝕的電阻可以實現-20-+85℃的溫度補償，同時還提供一個激光刻蝕的電阻用于調節差動放大器的增益來校正傳感器的壓力靈敏度變化，使其具有良好的互換性，互換誤差僅為±1%。表壓、差壓產品從0-15PSI 至 0-100PSI。絕壓產品量程從0-15PSIA 至 0-30PSIA。 多種引腳方式和引壓管配置可用于不同的應用領域。
產品特點：
- 雙列直插封裝
- -20℃~+85℃溫度補償范圍
- ±0.1%非線性
- ±0.5%溫度誤差（典型值）
- ±1.0%互換性量程（須外接增益調節電阻）
- 固態結構，性能可靠
- 低功耗
產品應用:
- 醫療器械
- 標定
- 工廠自動化
- 大氣壓力測量
- 氣體流量監測
- 檢漏

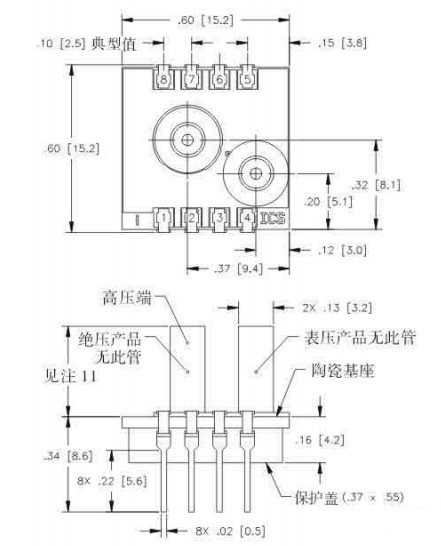

外形尺寸:
性能參數:
| 參數 | 最小值 | 典型值 | 最大值 | 單位 | 備注 |
| 滿量程輸出 | 49.5 | 50 | 50.5 | mV | 1.3 |
| 零點輸出 | 0 | 0 | 2 | ±mV | 3 |
| 非線性 | 0 | 0.05 | 0.1 | ±%FS | 2 |
| 遲滯 | 0 | 0.01 | 0.1 | ±%FS | 0 |
| 輸入電阻 | 2500 | 3500 | 4500 | Ω | 0 |
| 量程溫度誤差 | 0 | 0.3 | 0.5 | ±%FS | 3.4 |
| 零位溫度誤差 | 0 | 0.1 | 0.5 | ±%FS | 3.4 |
| 電阻溫度系數 | 0 | 0.145 | 0 | %/℃ | 4 |
| 零點短期漂移 | 0 | 0.05 | ±%FS | 13 | |
| 量程短期漂移 | 0 | 0.05 | Ω | 13 | |
| 零點熱遲滯 | 0 | 0.1 | 0 | ±%FS | 4 |
| 零點長期穩定性 | 0 | 0.1 | 0 | ±%FS | 14 |
| 量程長期穩定性 | 0 | 0.1 | 0 | ±%FS | 14 |
| 響應時間（10-90%） | 0 | 1 | 0 | mscc | 5 |
| 輸出噪音 | 0 | 1 | 0 | 0 | 6 |
| 輸出負載電阻 | 5 | 0 | 0 | MΩ | 7 |
| 絕緣電阻 | 50 | 0 | 0 | MΩ | 0 |
| 過載壓力 | 0 | 0 | 3X | 額定值 | 8 |
| 工作溫度 | ‘-40℃～+125℃ | 0 | |||
| 貯存溫度 | ‘-50℃～+150℃ | 0 | |||
| 介質 | 與封裝材料兼容的非腐蝕性氣體 | 9 | |||
| 重量 | 3克 | 0 | |||
詳細產品資料請點擊 下載>>
