儲罐液位傳感器

使用投入式壓力傳感器測量通風儲罐中的液位。

 投入式壓力傳感器 - 罐體液位安裝

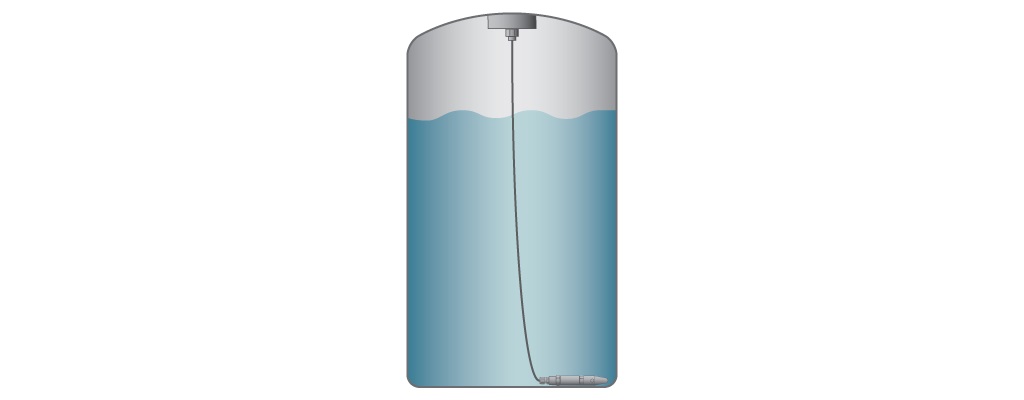

使用投入式壓力傳感器從放置傳感器隔離膜的儲罐底部或測量點進行連續壓力測量，可以確定液位。 如果壓力傳感器位于測量范圍的底部，例如置于儲罐底部，則壓力與它正上方的液體高度成正比。如果儲罐為通風式，也可以將壓力傳感器配置為通氣表壓測量類型，通過電纜中的通風管來校正氣壓變化。

如何計算

使用投入式壓力傳感器計算液位

儲罐或液體的底部壓力與液體的高度相關。該液位壓力稱為靜水壓力或水頭壓力。靜水壓力的典型計量單位是用來衡量水柱高度的英寸、英尺或米。27.679 英寸水柱 (WC) 大致相當于 100°F 下的 1 PSI。水的體積或者儲罐或容器的形狀不會影響靜水頭壓力；影響壓力的是高度。無論 27.679 英寸的深度是在龐大的水體中還是在一小桶水中，水頭壓力都是相同的。現代的 PLC 和 HMI 可以通過輸入儲罐的幾何形狀和液體比重來計算儲罐的液位。水在 100°F (37.8°C) 下的密度 = 每立方英尺 60.00 磅。您在該示例中可以看到，水柱產生的壓力只取決于水柱的高度，而與所涉及的體積無關。

示例

（儲罐高度（英寸）/27.68" 水柱）x 液體密度 = 以 PSI 為單位的測量范圍

35 英尺深的柴油儲罐（420 英寸）

(420" / 27.68") x 1.00 = 15.17 PSI

35 英尺深的柴油儲罐（420 英寸）

(420" / 27.68") x 0.833 = 12.64 PSI

機械安裝

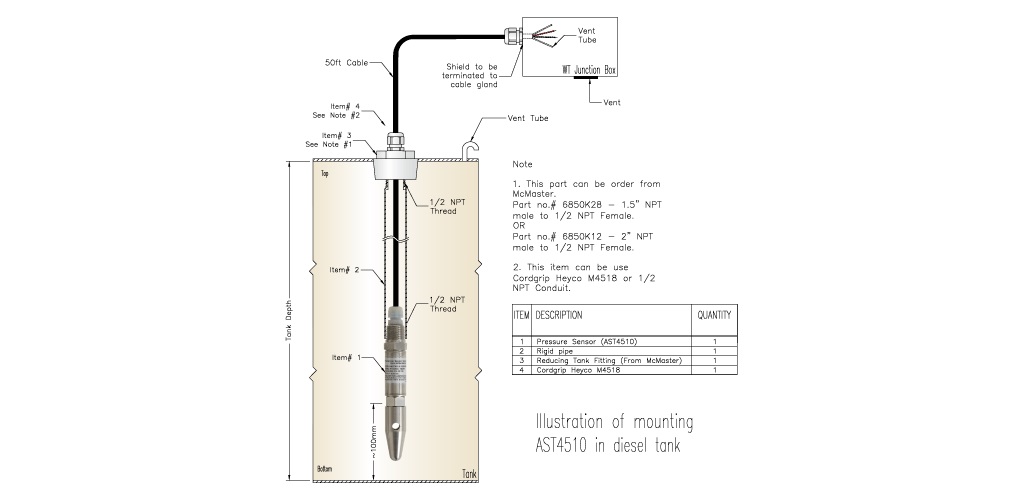

在考慮如何安裝投入式壓力傳感器時，需要考慮多種不同的因素。下面的圖示顯示了在儲罐內使用剛性管安裝 AST4510 投入式壓力傳感器的一種方法。AST4510 在電纜連接基板提供了標準的 1/2" NPT 公端導管連接。如果儲罐內因采用入口/加注管或使用攪拌器而使液體涌動，可以為傳感器的電纜安裝剛性塑料或金屬導管，以防傳感器在儲罐內移動。在船運、鐵路運輸?shù)纫苿討?yīng)用中，或者需要在不同地點之間運輸儲罐時（例如施工場地使用的燃油儲罐、用于工業處理的化學品容器或井場注入化學品），這種形式最為常見。

另一種應用是將投入式壓力傳感器直接連接到位于儲罐頂部的本安型無線電裝置中。這種方式因為減少了所需電纜并縮短了安裝時間，所以可降低傳感器的成本。由于電纜更短，當系統采用電池供電時，TE 還能夠以很低的功耗提供電壓輸出信號。低功耗意味著電池壽命更長并且所需維護更少。

總結

投入式壓力傳感器具有高性價比，提供出色的液體兼容性，沒有反射或泡沫問題，并可以為電池供電的應用降低功耗。淡水、柴油儲罐和化學品容器都可以使用投入式壓力傳感器進行液位監測。
